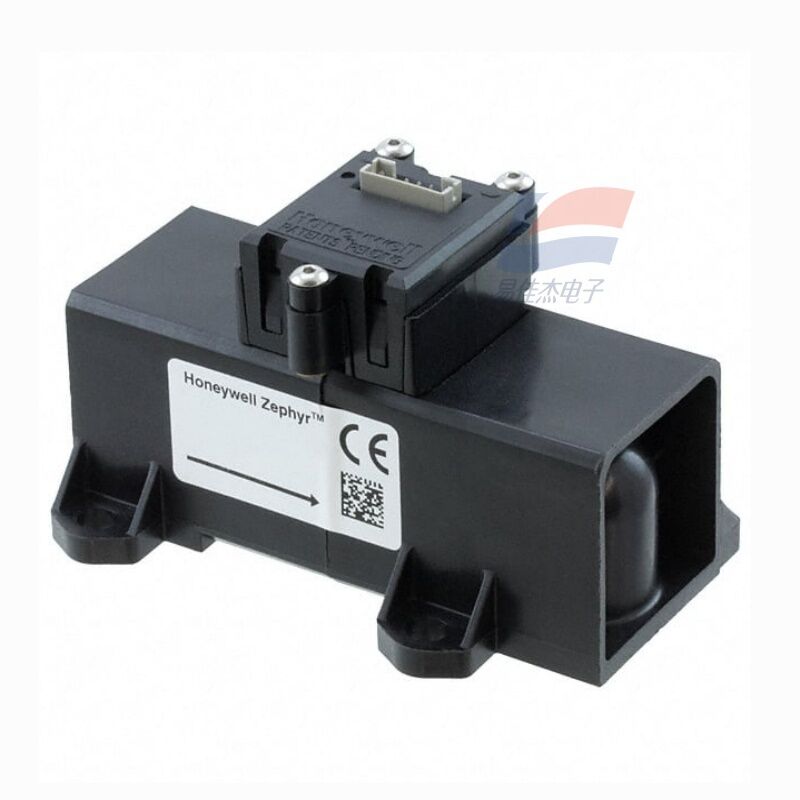

YJJ HAFUHM0020L4AXT 医療用途向け熱質量流量センサー 0-20SLPM

製品説明：

YJJ HAFUHM0020L4AXT 医療用途向け熱質量流量センサー 0-20SLPM

特徴：

I. コアパラメータ（25℃、1気圧、空気）

モデル: HAFUHM0020L4AXT

測定媒体：油分を含まない乾燥した清浄な空気・非腐食性ガス

範囲: 0 ～ 20 SLPM (標準リットル/分)

精度: ±0.5% FS (フルスケール)、±0.5% 読み取り値

再現性: ±0.1% FS

解像度: 最大 0.002 SLPM

応答時間: ≤ 1 ms (高速ダイナミック)

出力インターフェース: I2C (デジタル)、スレーブアドレス 0x49、3.3V レベル

電源電圧: 3 ～ 10 VDC (通常 3.3 V/5 V)

消費電力: 静的約 25 mW、最大 ≤ 60 mW

動作温度: -20℃ ～ +70℃。中補正 0℃～+50℃

耐圧: 最大 60 psi (約 4 bar)

インターフェース: 22 mm 円錐オスコネクタ (ISO 5356)、クイックインサートタイプ

パッケージ: 6 ピン SIP コネクタ、難燃性熱可塑性プラスチックハウジング

認証: RoHS 準拠、医療グレードの絶縁および干渉防止

II.モデルの解釈 (HAFUHM0020L4AXT)

HAF：ゼファーシリーズ

U：ユニバーサルタイプ

HM：高精度＋狭域チャンネル（HH/HTとは異なります）

0020: フルスケール 20 SLPM

L4: I2C 出力、22mm クイックインサート インターフェイス

AXT: 標準構成、特別なオプションなし

Ⅲ．動作原理

MEMSサーマルマイクロブリッジの使用:

チップには絶縁加熱抵抗器と上流および下流の温度検知抵抗器が統合されています。

空気流は熱を除去します。上流と下流の温度差 ∝ 質量流量です。

内蔵 ASIC が温度補償、線形化、デジタル化を完了し、I2C を出力します。

温度/圧力変動の影響を受けずに質量流量を直接測定します。

IV.主な用途（低流量・高精度シナリオ）

医療機器:

人工呼吸器や麻酔器の酸素と空気の混合比を正確に制御

肺機能機器、ネブライザーの低流量モニタリング (0 ～ 20 SLPM)

産業オートメーション:

正確なガス比率（溶接シールドガス、不活性ガスなど）

リーク検出装置、ガス分析計の低流量校正と安定性

環境モニタリング:

空気サンプリングポンプ、VOC分析装置用の小流量閉ループ制御

研究および実験室:

ガスパイプライン、精密空圧機器の微小流量測定

家電製品 / 新鮮な空気:

ハイエンド空気清浄機、低流量フィードバックによる医療グレードの新鮮な空気
