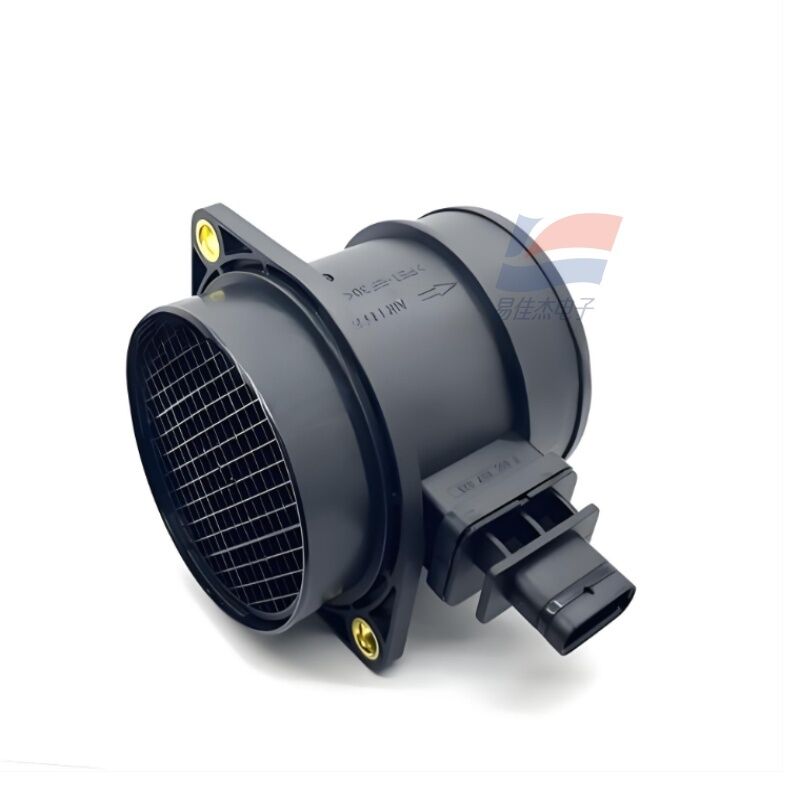

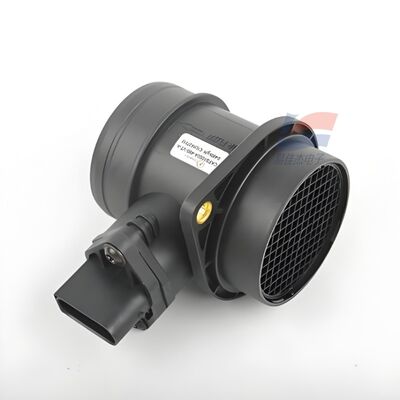

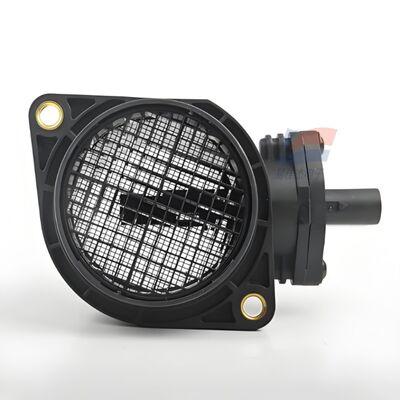

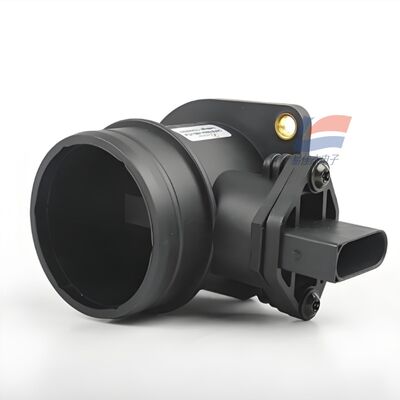

YJJ CAFS1000A 自動車用エアフローセンサー - DN60 のガスフローメーター

製品説明：

YJJ CAFS1000A 自動車グレードのエアフローセンサー - DN60 付きガス流量計

特徴：

I. 基本モデル情報

シリーズ: CAFS1000 車載グレードのエアフローセンサー

型式：CAFS1000A（パイプ一体型エアフローメータ、上位機器対応モデル）

測定原理：サーマルMEMSシリコンチップ、気流品質（kg/h）の直接測定、非体積流量

II.コアパフォーマンスパラメータ

1. 流量測定仕様

標準範囲: 10 - 1000 kg/h (カスタマイズ可能 250/320/370/800 kg/h细分範囲)

風速上限：0～60m/s

測定媒体：清浄な乾燥空気、不活性ガス、粉塵禁止、油汚れ、油水混合ガス

測定精度：±2.0% FS（トータルレンジ総合誤差）

再現性: <0.5% FS

応答時間 T90: ≤15ms (エンジン過渡吸気を素早く捕捉)

最大許容静圧: 0.3 MPa (3bar)

耐衝撃性: 100g、車両の凹凸のある環境でも安定

2. 電気的パラメータ

電源電圧：DC7～24V（12V系車両標準、24Vディーゼル車対応）

通常の動作電圧: 12V DC

動作電流: <50mA (14V 条件)

出力信号 (2 つのオプション、工場でカスタマイズ)

アナログ電圧出力: 1 ～ 5V 線形比例出力 (主流の車両ソリューション)

周波数パルス出力：旧型ECUと互換性あり

内蔵 ASIC 完全温度校正、追加の温度補償回路は不要

保護等級: IP40

3. 温度と環境

使用温度: -40℃ ～ +125℃ (エンジンルームの広い温度環境)

保存温度：-40℃ ～ +125℃

耐湿性: 0 ～ 100% RH、わずかな結露水蒸気を許容

校正基準：20℃、標準大気圧101.325kPa 空気校正

4. 機械構造

シェル材質: ABS 耐熱エンジニアリングプラスチック

取付方法：ストレートインテークパイプフランジタイプ、エアフィルターとスロットルの間に設置

流れ方向マーキング: シェルは空気の流れ方向をラベルします。逆向きに取り付けることはできません。

電気インターフェース: 標準車両マルチピンコネクタ、車両 ECU に直接接続

Ⅲ．製品の主な利点

サーマルMEMSチップ、エアフロー品質を直接出力、ECUは密度変換不要

工場で統合された温度および線形補償により、ECU 開発が簡素化されます

優れた車両電圧範囲 7 ～ 24V、ガソリン/ディーゼル車にユニバーサル

応答 ≤ 15ms、エンジンの緊急加速、アイドル過渡状態に正確に一致

ソリッドステートセンサーコア、脆弱なフィルムなし、防塵、エアフロー防止、長寿命

リニア1～5Vアナログ出力、一般自動車ECUコレクションと互換性あり

IV.主なアプリケーションシナリオ

1. 車載用電源システム（コアアプリケーション）

ガソリン/ディーゼル電子制御エンジン吸入品質流量監視

エンジン噴射量計算用ECUコア収集要素：吸気量に基づいて噴射を精密に制御し、パワー、燃費、排出ガスを最適化

乗用車、商用車、小型トラック、改造車のインテークメーター交換部品

ターボチャージャーの吸気流の閉ループ監視

2. 産業用ガスおよび燃焼機器

ガスボイラー、工業用バーナーの燃料比制御

エアコンプレッサー、ガス発生器セットの吸気流監視

排気ガス処理装置（EGR排気再循環） 空気比検出

3. 業務用機器

大型外気ユニット、工業用浄化装置 大容量空気測定

燃料/ガス熱風炉、乾燥装置 空気流量クローズドループ制御

V. シリーズ機種の区別

CAFS1000A：一体型パイプ式大流量自動車用流量計（10～1000kg/h、車両補完）

CAFS1000B: 産業用小気道や医療用酸素発生器に適した小型プレート型チューブのマイクロフローモデル

CAFS3000：小型インサート型低範囲MEMS流量センサ（微小ガス用sccmレベル）
