商品の詳細:
|
| 流量範囲: | 2～16L/min | 測定精度: | < ±3.0% FS |
|---|---|---|---|
| 反復性の間違い: | ≤2.0% FS | 流体許容温度: | 0℃～+90℃ |
| 圧力定格: | 10バール | 電源電圧: | DC18～28V |
| パイプインターフェース: | G3/8めねじ | 全体のサイズ: | 本体 40×40mm |
製品説明:

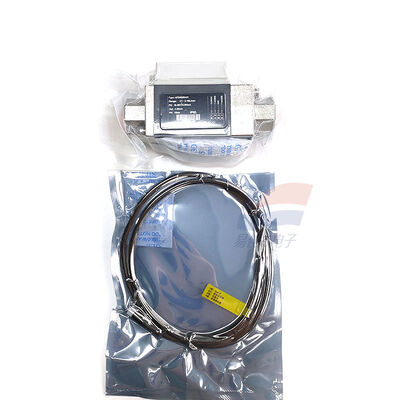

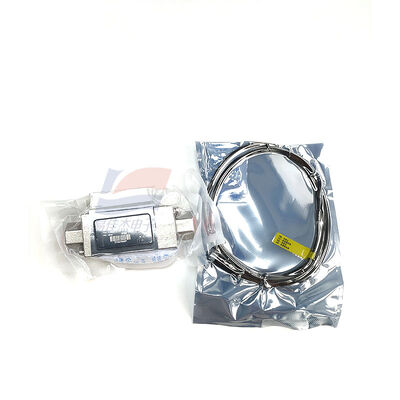

YJJ AFD4020N33 サーバー液体冷却循環リアルタイム監視用流量センサー
特徴:
I. 検出原理
フォン・カルマン渦列原理に基づき、MEMS圧電センシングチップを搭載。流体がリストリクターを通過する際に渦が発生し、渦の周波数は液体流量に比例します。内部に摩耗する可動部品がなく、不純物を含む液体に強く、安定性に優れています。
II. コア性能パラメータ
標準流量範囲: 2 - 16 L/min
測定精度: < ±3.0% FS
繰り返し誤差: ≤ 2.0% FS
許容流体温度: 0℃ - +90℃ (媒体は凍結または凝縮しないこと)
作動圧力仕様: 通常作動圧力 10 bar、瞬間耐圧上限 16 bar
III. 電気パラメータ
電源電圧: DC 18 - 28 VDC
電流出力構成: NPNパルス信号出力; オプションで4 - 20mA、1 - 5V、RS485 - Modbus、PNP出力
応答速度: 高速な渦信号取得、瞬間的な液体流量監視に適しています
IV. 環境および物理仕様
センサー作動環境温度: -10℃ - +65℃
接触液材: SUS304ステンレス鋼 + PPSエンジニアリングプラスチック、一般的な水系化学薬品に耐性あり
配管インターフェース: G3/8 内ネジ
本体サイズ: 本体 40×40mm、全長 59.3mm、六角ロック 31mm
V. コア製品の利点
内部に可動部品がなく、機械的摩耗がなく、長寿命で、将来的なメンテナンス量が少ない
低圧損流量経路、非常に小さい配管圧力損失、良好な省エネ効果
軽微な不純物に強く、詰まりにくく、工業用水循環、化学薬品注入条件に適しています
豊富な出力方法、PLC、流量計上位コンピューターソフトウェアに接続可能
オプションでニードルバルブ一体型、流量調整バルブを直接統合し、外部バルブアクセサリーを不要にします
仕様:
| 電源 | 18 - 28V DC |
| 温度 | -40℃ ~ +80℃ |
| 応答時間 | 2秒 |
| 出力モード | 0 - 10V DC / 4 - 20mA |
| 消費電力 | 3.5mW |
