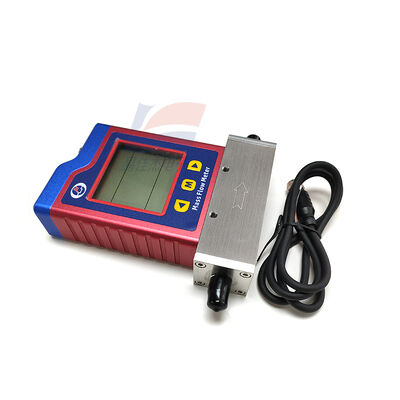

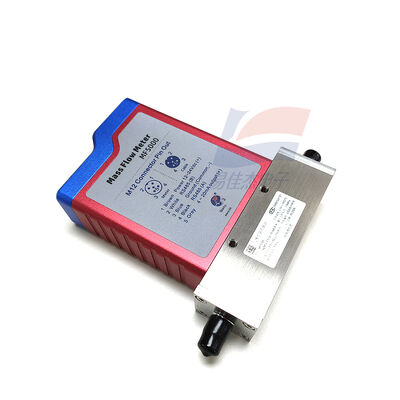

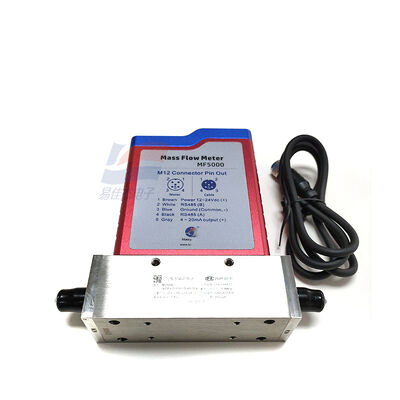

YJJ MF5006-N-50-B-D-R レーザー装置の保護ガス制御用のコンパクトガス質量流量計

製品説明:

YJJ MF5006-N-50-B-D-R レーザー装置の保護ガス制御用のコンパクトガス質量流量計

特徴:

I. モデルコードの詳細な分析表

コードフィールド 詳細説明

MF5006 MF5000シリーズ DN6直径 1/4NPT 外部スレッドエアポート

N 通常の防爆標準バージョン,LCDディスプレイなし

50 全スケール 0.5 - 50 SLPM (標準リットル/分)

B 4-20mA アナログ電流信号出力

D 空気による工場校正; 清潔なガスである窒素,酸素,アルゴン,二酸化炭素等に対する調整係数の切り替えをサポートする

R 基本標準バージョンの囲い構造

II 測定原則

恒常温度差MEMS熱感知チップ 直接ガス質量流量率を検知 温度圧力の自動補償供給ガス圧力や環境温度の変動の影響を受けないバイパスセンサー構造,パイプラインの圧力損失は非常に低い.

基本性能パラメータ

流量範囲:0.5〜50 SLPM

測定精度: ±1.5 + 0.5% FS

繰り返しの誤差: ≤ ±0.75% FS

射程比: 1001安定して小流量から大流量まで測定できます

T90応答時間: ≤ 125ms

カリブレーション条件:20°C,標準気圧,清潔な空気

IV.電気仕様

電源:直流電源 8 - 24V 産業用直流電源

総稼働電流: ≤ 50mA

出力信号:B仕様 4 - 20mA 直線電流出力,4mA は 0 流量に対応し,20mA は 全スケール 50 SLPMに対応する

通信インターフェース:RS485番号,LCD画面なし.PLC取得モジュールへの直接接続に適しています.

V.環境と圧力ベアリングパラメータ

計器の環境温度: -20°C ~ +65°C

測定したガス温度: -10°C ~ +55°C

最大耐圧容量: 1.5MPa (15bar)

作業湿度: RH 0~95%,水蒸気の凝縮がない

互換性のある介質:空気,窒素,酸素,アルゴン,二酸化炭素など 乾燥し腐食性のないガス

保護グレード:IP40

VI. 機械構造のパラメータ

パイプラインインターフェース: 1/4-NPT 外線糸

センサーチャネル内径 6mm

ガス経路空洞材料: 304ステンレス鋼

縦横の多方向装置に対応する

VII 製品の特徴

超低圧損失は,供給ガスパイプラインの圧力減衰を引き起こすことはありません

広範囲の比率,安定して 0.5SLPMの小ガス流量測定することができます

標準 4 - 20mA 工業電流出力,ワイヤリングがシンプルで,ほとんどの産業制御機器と互換性がある

ディスプレイのないコンパクトなボディ,設置スペースを節約し,内部で機器のガスパスに統合するのに適しています

産業用EMC抗電磁干渉,実験室,半導体,溶接機器条件に適合する

応用業界シナリオ (輸出SEOキーワード埋め込み)

実験室用ガス供給回路,酸素生成装置 ガス経路監視,溶接保護ガス,半導体プロセスガス,圧縮気管路検出,燃料電池入口ガス,環境空気のサンプル採取装置慣性ガスの供給システム
