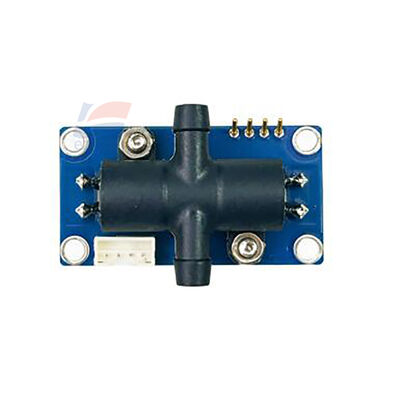

YJJ DM-OFC-B3 超音波酸素濃度流量センサー TOF O2モジュール (強化されたEMC)

製品説明:

YJJ DM-OFC-B3 超音波酸素濃度流量センサー TOF O2モジュール 強化型EMC搭載

特徴:

DM-OFC-B3 超音波酸素濃度流量センサー

パラメータ説明

モデル: DM-OFC-B3、TOF超音波飛行時間差法、DM-OFCシリーズの最上位構成バージョン、**温度・圧力デュアル補償 + 強化型EMC耐干渉**、超高流量医療用人工呼吸器およびHFNC高流量酸素療法装置に対応。O₂/N₂二元混合ガス専用

基本情報

- モデル: DM-OFC-B3

- 検知原理: TOF超音波飛行時間

- 測定媒体: 酸素+窒素二元混合ガス (PSA酸素生成/人工呼吸器出力ガス)

- 用途: 医療用人工呼吸器、HFNC高流量酸素療法装置、大型流量工業用酸素生成ユニット。酸素純度+ガス流量の同時オンラインモニタリング、ODM完成機統合、旧型機器センサー交換

- バージョンポジショニング: B0基本バージョン → B1強化バージョン → B2圧力補償付き → **B3フラッグシップモデル、EMC強化、より強力な電磁干渉防止、医療機器に適しています**

コア測定パラメータ

- O₂濃度範囲: **20.5% ~ 95.6% VOL**

- 濃度分解能: 0.1% VOL

- 濃度精度: ±1.2% FS (5~50℃、温度・圧力デュアル補償)

- 流量範囲: **0 ~ 30 L/min**

- 流量分解能: 0.1 L/min

- 流量精度: ±0.2 L/min

- 応答時間 T90: ≤0.8秒

- 予熱: 電源投入後高速起動、2分以内にフル精度に到達

電気的パラメータ

- 電源電圧: DC 5V ~ 12V (標準DC12V)

- 平均動作電流: ≤50mA

- 通信出力: UART TTL 3.3V (9600ボーレート)、オプションでRS485

- 内蔵: **デュアル温度+圧力補償アルゴリズム+強化型EMC電磁両立性**、モーターおよびスイッチング電源干渉下でも安定した測定

環境条件

- 使用温度: 5℃ ~ 50℃

- 使用湿度: 5~85% RH、**結露なきこと**

- 最大許容圧力: 180kPa

- サンプルガス要件: 事前ろ過・除湿、液体水、ほこり、CO₂/VOCなどの不純物ガスを含まないこと

- 耐用年数: ≥10年、電気化学的消耗部品なし、長期間頻繁な校正不要

物理仕様

- 寸法: 120.5 × 22 × 22 mm

- 重量: 25g

- ガス経路: 直通ガス経路、極めて低い圧力損失、吸排気方向制限なし、配管統合に便利

製品のセールスポイント

1. TOF超音波技術、**酸素純度+流量パラメータの同時収集**、単一モジュールで2つのセンサーを置き換え

2. 温度・圧力デュアル補償+強化型EMC、電磁干渉防止、医療機器の複雑な電磁環境に適しています

3. 流量上限が30L/minに増加、人工呼吸器、大型流量HFNC高流量酸素療法装置に適しています

4. 消耗部品なし、長寿命、後続の校正・メンテナンスコストを削減

5. UARTデジタルシリアル出力、組み込みマザーボード接続に便利、医療機器のODM開発・メンテナンス交換をサポート

仕様:
